Pregled izdelka

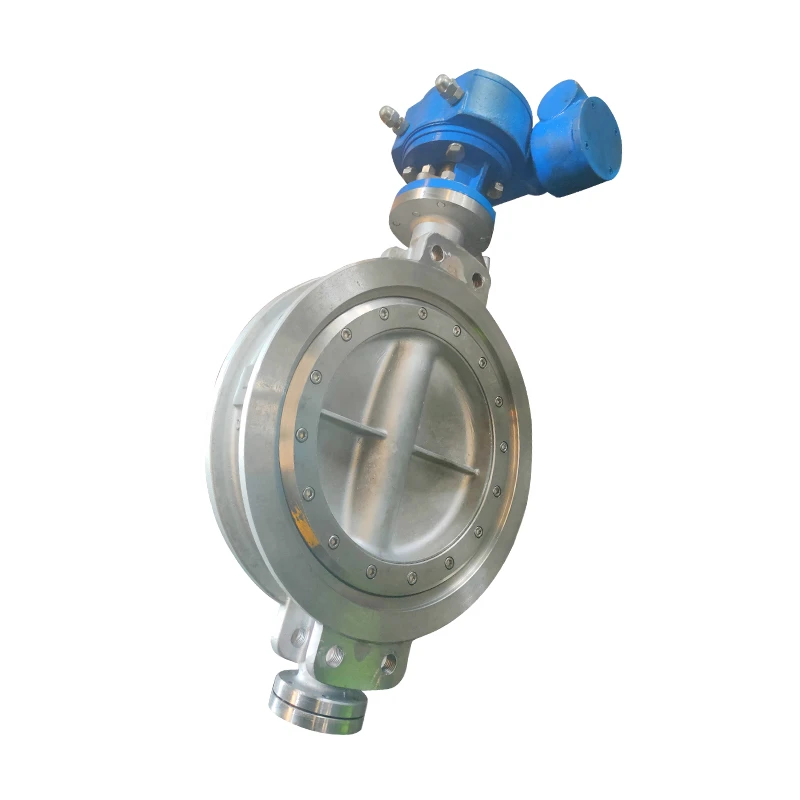

Naš metuljasti ventil-tipa Wafer je zasnovan za zanesljivo dvosmerno zapiranje-in natančno dušenje v številnih industrijskih postopkih, vključno s sistemi oskrbe z vodo, HVAC, kemično obdelavo in čiščenjem odpadne vode. Zasnovan je za neposredno vgradnjo v obliki sendviča med standardnimi prirobnicami cevovoda brez dodajanja nepotrebne dolžine vaši razporeditvi cevovodov.
S širokim razponom velikosti od DN40 do DN600 služi ta serija kot optimalna rešitev tako za kompaktne komunalne vode kot za težke-industrijske procesne cevovode.
Tehnične specifikacije
|
Parameter |
Standardne konfiguracije |
|
Razpon velikosti |
DN40 – DN600 (1-1/2" do 24") |
|
Ocena tlaka |
PN1,0 / PN1,6 / PN2,5 MPa (na voljo razred 150) |
|
Standardi oblikovanja |
Skladno z API 609 / EN 593 |
|
Združljivost prirobnice |
Univerzalne poravnalne luknje (ISO / DIN / ANSI / JIS) |
|
Testiranje in pregled |
100 % hidrostatično testirano po API 598 / EN 12266-1 |
Matrika za izbiro materiala
Telo ventila:Lito železo (GG25) / nodularna litina (GGG40) / jeklena litina (WCB).
Profil diska:Nodularna litina (prevlečena z najlonom/epoksi) / nerjaveče jeklo 304 (CF8) / nerjaveče jeklo 316 (CF8M).
Steblo/Gred:Nerjaveče jeklo 410/416/420/316.
Prožni sedeži:
• NBR (Buna-N): -10 stopinj do 100 stopinj (voda, olja, nevtralne tekočine).
• PTFE (teflon): -10 stopinj do 180 stopinj (agresivne kemikalije, cikli nizkega trenja).
• Možnosti visoke{0}}temperature do 250 stopinj so na voljo po naročilu po meri.
Možnosti aktiviranja:Gola gred (zgornja prirobnica ISO 5211) / ročna ročica / polžasto gonilo / pnevmatski / električni aktuatorji.
Inženirska zasnova in zmogljivost
Debelina stene ohišja strogo presega zahteve API 609, kar zagotavlja ničelno deformacijo pri pritisku do 2,5 MPa.
Opremljen je s steblom, odpornim proti udarcem, s tesnilnim dizajnom s trojnim O-obročem, ki preprečuje puščanje medijske embalaže med visoko-frekvenčnimi cikli. Skladno z ISO 5208 Rate A (Zero Leakage).
Samodejno peskana telesa, obdelana z vrhunskim epoksidnim premazom (debelina večja od ali enaka 250 μm), ki zagotavlja odlično odpornost na slano prho, UV in težka industrijska okolja.
Oblikovani elastični sedeži z visoko-gostoto (NBR/PTFE) zmanjšajo delovni navor za 15-20 %, kar vam omogoča izbiro manjših, stroškovno učinkovitejših električnih ali pnevmatskih pogonov.
Globalna dobavna veriga in zmogljivosti OEM
Prilagodljiv MOQ:Podpora poskusnim naročilom za inženirske projekte in nastavitev osnovnega stanja zalog na debelo.
Hiter dobavni rok:Poenostavljena CNC obdelava in avtomatizirana epoksidna prevleka zagotavljata stabilne dobavne cikle za množična naročila.
Popolna prilagoditev:Poleg logotipov za lasersko{0}}označevanje podpiramo debelino barve po meri, edinstvene barve ročic in graviranje oznak, ki ustrezajo vašim lokalnim regulativnim standardom.
Zasnovan za stroge industrijske zahteve
100 % preizkušeno pod pritiskom:Vsak posamezni ventil je podvržen dvostopenjskemu-hidrostatičnemu preskusu lupine in sedeža pred pakiranjem-bljižnice za vzorčenje ničelne serije.
Garancija:Naš inženiring podpiramo z 12-mesečno garancijo delovanja (ali 18 mesecev od datuma pošiljanja).
pogosta vprašanja
V: Ali vaš loputni ventil vključuje univerzalna orodja za poravnavo prirobnic?
O: Da. Naše ohišje ventila je izdelano z več-standardnimi univerzalnimi poravnalnimi luknjami. Omogoča neposredno, centrirano namestitev med prirobnice v skladu z ASME B16.1 (razred 125/150), DIN PN10/PN16, JIS 10K in ISO 7005 brez sprememb cevovoda.
V: Ali je ta ventil primeren za neprekinjeno delovanje ali samo v-izklopljenem stanju?
O: Zasnovan je predvsem za vklop-izklop in osnovno regulacijo pretoka. Za -pogoje visokofrekvenčnega dušenja je treba izbiro materiala sedeža (kot je PTFE) in delovni navor oceniti na podlagi sistema.
V: Kakšen je razred puščanja vaših metuljastih ventilov in kako ga testirate?
O: Vse metuljne lopute z prožnim-sedežem (NBR/PTFE) dosegajo ničelno puščanje, strogo skladno s stopnjo puščanja A po ISO 5208 in zahtevami za mehak-sedež API 598. Vsaka posamezna enota je podvržena hidrostatičnim preskusom lupine in sedeža, preden zapusti naš obrat.
V: Ali lahko ventil deluje z različnimi sistemi aktuatorjev?
O: Da. Ventil je združljiv z ročnimi, zobniškimi, električnimi in pnevmatskimi pogoni. Montaža sledi standardnim vmesnikom aktuatorja, kar omogoča integracijo z večino industrijskih nadzornih sistemov.
V: Kateri dokumenti so priloženi pošiljki?
O: Na podlagi zahtev naročila lahko zagotovimo evidence inšpekcijskih pregledov, poročila o tlačnih preskusih, specifikacije materialov in dokumentacijo o skladnosti.
V: Kako skrbite za doslednost kakovosti pri množičnih naročilih?
O: Naš obrat deluje po strogem sistemu ISO 9001 s popolno sledljivostjo serije. Vsak postopek-od surovega litja in CNC obdelave do končnega tlačnega preizkusa API 598-se zabeleži prek edinstvenih toplotnih števil. Vse pošiljke spremljajo standardna potrdila o preskusu rezanja (MTC) po EN 10204 3.1, da se zagotovi popolna preglednost.
V: Ali lahko zagotovite storitev OEM/ODM z logotipom naše blagovne znamke?
O: Da. Za naročila distributerjev v razsutem stanju nudimo ulivanje blagovne znamke po meri ali lasersko označevanje na ohišju ventila in ploščicah z imeni, kar je popolnoma skladno z vašimi lokalnimi tržnimi predpisi.
